چگونه قطعات آهنگری شاسی خودرو می توانند دوام سواری را بهبود بخشند و خطر گارانتی را کاهش دهند؟

چکیده

اجزای شاسی عمر سختی دارند: ضربه‌های چاله‌ها، ضربه‌های حاشیه‌ای، خوردگی، چرخه‌های خستگی و ارتعاشات مداوم که مدت‌ها قبل از اینکه قطعه‌ای را بشکند، بی‌صدا اعتماد به نفس را از بین می‌برد. اگر اجزای شاسی را برای وسایل نقلیه مسافربری، ناوگان تجاری یا سکوهای خارج از بزرگراه تهیه می کنید، احتمالاً فشار یکسانی را از هر جهت احساس کرده اید: تحمل های سخت تر، وزن سبک تر، برنامه های سریع تر و خرابی های کمتر - بدون بودجه بیشتر.

این مقاله توضیح می دهد که کجاقطعات فورج شاسی خودرومناسب است، چرا جریان دانه جعلی در دوام در دنیای واقعی اهمیت دارد و چه شواهدی باید از یک تامین کننده درخواست کنید تا از شگفتی های کیفیت جلوگیری کنید. همچنین یک چک لیست عملی، یک جدول مقایسه فرآیند و سوالات متداول دریافت خواهید کرد که به شما کمک می کند تا تصمیمات منبع یابی سریعتر و ایمن تری بگیرید. هدف ساده است: مشکلات کمتر در اعتبارسنجی، توقف خط کمتر در تولید، و سردردهای ضمانتی کمتر پس از SOP.

فهرست مطالب

• طرح کلی
• قطعات فورج شاسی خودرو چیست؟
• نقاط درد رایج خریدار (و چرا اتفاق می افتد)
• آهنگری در مقایسه با سایر فرآیندها چه تغییراتی می کند
• کاربردهای شاسی معمولی برای قطعات فورج
• مواد و انتخاب های فرآیندی که عملکرد را افزایش می دهند
• گواهی کیفیتی که باید بخواهید
• جدول مقایسه فرآیند
• چک لیست ارزیابی تامین کننده
• نکات طراحی و DFM برای کاهش هزینه و زمان انجام کار
• سوالات متداول
• مراحل بعدی

طرح کلی

• تعریف کنید که فورجینگ شاسی چیست و کجا استفاده می شود
• مشکلات واقعی منبع یابی را که باعث تأخیر و شکست می شوند را بشکنید
• توضیح دهید که چرا آهنگری استحکام خستگی و مقاومت در برابر ضربه را بهبود می بخشد
• اسناد با کیفیت و شواهد آزمایشی را به اشتراک بگذارید که ریسک تامین کننده را کاهش می دهد
• یک چک لیست عملی برای ارزیابی شریک جعل ارائه کنید
• به سوالات متداول خریداران در حین RFQ و اعتبارسنجی پاسخ دهید

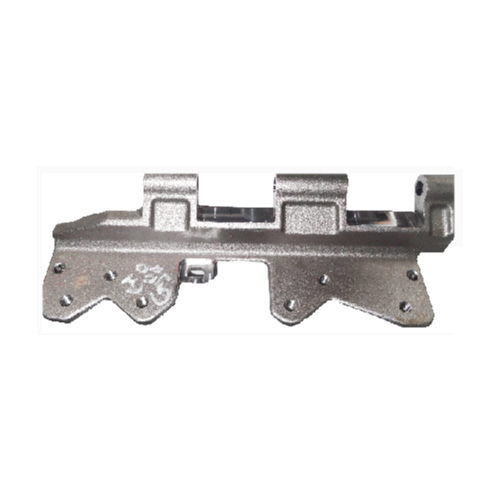

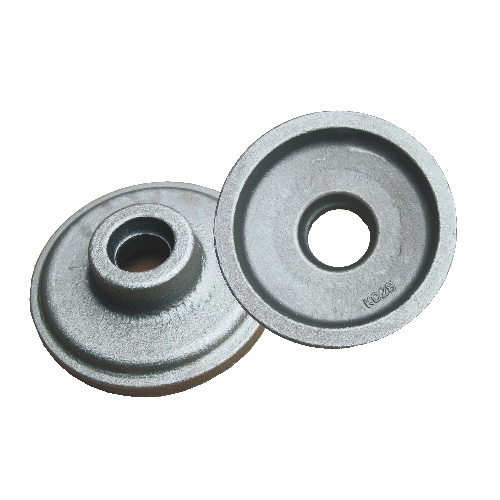

قطعات فورج شاسی خودرو چیست؟

قطعات فورج شاسی خودرواجزای ساختاری یا باربری هستند که با تغییر شکل فلز تحت فشار بالا (معمولاً آهنگری گرم، گاهی اوقات آهنگری گرم) تشکیل می شوند، بنابراین مواد از شکل قطعه پیروی می کنند. به عبارت ساده: به جای "ریختن" فلز به شکل (ریخته گری) یا کنده کاری آن از یک بلوک (ماشینکاری از بیلت)، آهنگری فلز را به شکل هندسی مورد نیاز "هل" می کند.

چرا تولیدکنندگان اهمیت می دهند؟ زیرا شاسی جایی است که ایمنی، هندلینگ و راحتی با هم برخورد می کنند. قسمت‌هایی که چرخ‌ها را به بدنه متصل می‌کنند - در حالی که ضربه‌ها را جذب می‌کنند و نیروهای فرمان و ترمز را منتقل می‌کنند - در چرخه‌های مکرر به قدرت قابل پیش‌بینی نیاز دارند. قطعات آهنگری اغلب زمانی انتخاب می‌شوند که چقرمگی ضربه، عمر خستگی و قوام بیشتر از حداقل قیمت اولیه قطعه باشد.

برای خریداران، اجزای شاسی می‌توانند به‌طور فریبنده‌ای مخاطره‌آمیز باشند: اگر ریزساختار، جریان دانه، عملیات حرارتی یا وضعیت سطح کنترل نشود، ممکن است یک قطعه از بازرسی ابعادی عبور کند، اما هنوز زود از کار می‌افتد. به همین دلیل است که درک این فرآیند "خوبی برای داشتن" نیست - این میانبری برای شگفتی های گران قیمت کمتر است.

نقاط درد رایج خریدار (و چرا اتفاق می افتد)

اگر تجربه منبع یابی فعلی شما مانند حلقه ای از RFQ → نمونه ها → دوباره کاری → تأخیرها → «بعدی آن را رفع خواهیم کرد» به نظر می رسد، شما تنها نیستید. در اینجا رایج‌ترین نقاط درد در برنامه‌های شاسی و دلایل اصلی آن‌ها آمده است:

• ترک های خستگی در طول آزمایش دوام
  اغلب به تراز ناکافی جریان دانه، عملیات حرارتی نامناسب، انتقال شدید، کربن زدایی، یا عیوب سطحی که به شروع کننده ترک تبدیل می شوند، مرتبط است.
• کمک هزینه ماشینکاری ناسازگار
  اگر کنترل آهنگری ضعیف باشد، پس از عملیات حرارتی، فلاش متغیر، سایش قالب یا تاب خوردگی دریافت می‌کنید که منجر به ناپایداری ماشین‌کاری و ضایعات می‌شود.
• ناپایداری ابعادی پس از عملیات حرارتی
  یک قطعه می تواند قبل از عملیات حرارتی عالی به نظر برسد و سپس به دلیل تنش پسماند، اعوجاج خاموش یا ضخامت مقطع ناهموار خارج شود.
• مشکلات کیفیت سطح
  لپ‌ها، چین‌خوردگی‌ها، ایجاد حفره‌های پوسته‌شده و اکسید بیش از حد می‌تواند پوشش‌ها را تضعیف کند، مواد آرایشی را پس زده کند یا عمر خستگی را کوتاه کند.
• PPAP دیر یا اسناد ناقص
  عدم قابلیت ردیابی، گزارش‌های بازرسی متناقض، یا برنامه‌های کنترلی نامشخص می‌توانند تأییدیه‌ها را متوقف کنند - حتی اگر قطعات «اکثراً سالم باشند».
• نوسانات زمان سرب
  تأخیر در ابزار، نگهداری ناکافی قالب، یا محدودیت ظرفیت می‌تواند زمان‌بندی SOP را از مسیر خارج کند و تدارکات پرهزینه را مجبور کند.

یک برنامه شاسی قابل اعتماد فقط "جعلی که درست به نظر می رسد" نیست. این یک زنجیره کنترل شده است: مواد → شکل دهی → پیرایش → عملیات حرارتی → ماشینکاری → بازرسی → بسته بندی. یک حلقه ضعیف ریسک پایین دستی را چند برابر می کند.

آهنگری در مقایسه با سایر فرآیندها چه تغییراتی می کند

بزرگترین مزیت آهنگری نحوه سازماندهی مجدد فلز در داخل است. تحت تغییر شکل کنترل شده، ساختار دانه می تواند خطوط قطعه را دنبال کند. برای اجزای شاسی، این مهم است زیرا بارهای دنیای واقعی به ندرت در یک خط مستقیم ساده عمل می کنند - نیروها در گوشه ها، فیله ها، باس ها و انتقال ها حرکت می کنند.

• مقاومت در برابر ضربه بالاتر
  هنگامی که یک چرخ به چاله یا حاشیه برخورد می کند، سنبله بار بی رحمانه است. سازه های آهنگری معمولاً ضربه های ناگهانی را بهتر از بسیاری از معادل های ریخته گری کنترل می کنند.
• بهبود عملکرد خستگی
  قطعات تعلیق میلیون ها چرخه را می بینند. اگر قسمت شما دارای خطوط جریان تمیزتر و ناپیوستگی های داخلی کمتری باشد، عمر خستگی قابل پیش بینی تر می شود.
• پتانسیل قدرت به وزن بهتر
  با آهنگری، اغلب می توانید ضخامت بخش را کاهش دهید و در عین حال عملکرد را حفظ کنید - در صورتی که طراحی و فرآیند همراستا باشند.
• سازگاری در مقیاس
  وقتی قالب‌ها، دما، روغن‌کاری و بازرسی به درستی مدیریت شوند، آهنگری می‌تواند در حجم‌های بالا بسیار تکرار شود.

گفته می شود، جعل جادو نیست. یک کارگاه آهنگری با کنترل ضعیف همچنان می تواند قطعاتی تولید کند که ظاهر خوبی دارند اما رفتار بدی دارند. مزیت تنها زمانی نمایان می‌شود که نظم فرآیند واقعی باشد.

کاربردهای شاسی معمولی برای قطعات فورج

جعل شاسی در هر جایی که بار زیاد است، ایمنی حیاتی است یا خستگی یک نگرانی طولانی مدت است، رایج است. بسته به معماری خودرو و الزامات پلت فرم،قطعات فورج شاسی خودروممکن است شامل:

• بند انگشت فرمانو اجزای پیوند فرمان مرتبط
• آهنگری بازو را کنترل کنید(ساختارهای جلو/عقب، پایین/بالا)
• محفظه های مفصل توپو کانکتورهای انتقال بار
• براکت های محورو پایه های نصب تعلیق
• پایه های کمک فنرو نقاط اتصال سمت شاسی
• پیوندهای انتهایی نوار تثبیت کنندهو اتصال بدنه های سخت افزاری
• اتصالات شاسی خودروهای تجاریتحت بارهای بالاتر

اگر قطعه شما بارگذاری ترکیبی (خمش + پیچش + بارهای محوری) را تجربه کند، آهنگری به ویژه جذاب می شود - زیرا ساختار داخلی می تواند برای حمایت از این مسیرهای تنش جهت گیری شود.

مواد و انتخاب های فرآیندی که عملکرد را افزایش می دهند

دو قسمت شاسی می توانند نقشه یکسانی داشته باشند و همچنان در میدان عملکرد متفاوتی داشته باشند، زیرا تصمیمات "نامرئی" متفاوت بود. اینها انتخاب هایی هستند که به شدت بر نتایج تأثیر می گذارند:

• انتخاب مواد
  فورجینگ های شاسی معمولی از فولادهای آلیاژی استفاده می کنند که استحکام، چقرمگی و ماشین کاری را متعادل می کند. انتخاب مناسب به طیف بار، محیط خوردگی و قابلیت عملیات حرارتی بستگی دارد.
• روش شکل دهی
  فورج گرم به دلیل شکل پذیری و راندمان تولید به طور گسترده برای قطعات شاسی استفاده می شود. آهنگری گرم ممکن است کنترل ابعاد را برای هندسه های خاص بهبود بخشد.
• استراتژی عملیات حرارتی
  نرمال کردن، خاموش کردن و تمپر یا سایر چرخه های کنترل شده می تواند به طور چشمگیری عملکرد سختی و خستگی را تغییر دهد. قوام به اندازه سختی هدف اهمیت دارد.
• طراحی و نگهداری قالب
  سایش قالب فلاش، پر شدن و جریان فیبر را تغییر می دهد. یک سیستم تعمیر و نگهداری بالغ از "انحراف اسرارآمیز" در بسیاری از قطعات جلوگیری می کند.
• کنترل سطح و لبه
  دورهای کوچک، لبه‌های تیز، و گودال‌های فلس‌شده آرایشی نیستند – در قسمت‌های خستگی، افزایش‌دهنده خطر هستند.
• ماشینکاری و داده ها
  اگر مبناهای جعل از گیره پایدار پشتیبانی نمی کنند، تغییرات، پچ پچ یا روابط ویژگی های ناسازگار را مشاهده خواهید کرد.

یک تامین کننده خوب باید بتواند این انتخاب ها را به وضوح توضیح دهد، نه اینکه فقط «قطعاتی را برای چاپ بسازد». اگر آنها نتوانند مبادلات را بیان کنند، شما در حال خرید عدم اطمینان هستید.

گواهی کیفیتی که باید بخواهید

هنگام تامین منابعقطعات فورج شاسی خودرو، پرسیدن زودهنگام سوالات درست می تواند ماه ها بعد از آن صرفه جویی کند. در اینجا چیزی است که معمولاً خطر را در طول اعتبارسنجی و افزایش سرعت کاهش می دهد:

• گواهی موادبا قابلیت ردیابی گرما/لات
• گزارش های ابعادیبا طرح نمونه گیری روشن و رویکرد قابلیت
• سوابق عملیات حرارتی(کنترل زمان/دما، نقشه برداری سختی در صورت لزوم)
• ریزساختار / شواهد جریان دانهبرای قطعات ایمنی حیاتی (در صورت لزوم)
• طرح NDT(به عنوان مثال، بازرسی ذرات مغناطیسی برای ناپیوستگی سطح)
• طرح کنترلاین نشان می دهد که چگونه از رانش جلوگیری می شود، نه فقط تشخیص داده می شود
• طرح بسته بندیبرای جلوگیری از خوردگی، فرورفتگی، و مخلوط شدن در حین حمل و نقل

اگر یک تامین کننده بتواند این را به آرامی و به طور مداوم ارائه دهد، این یک سیگنال قوی است که آنها قبلا از برنامه های جدی پشتیبانی کرده اند.

جدول مقایسه فرآیند

چک لیست ارزیابی تامین کننده

از این چک لیست در طول RFQ، ممیزی تامین کنندگان، یا تماس های همسویی فنی استفاده کنید. این طراحی شده است تا «ریسک‌های خاموش» را قبل از تبدیل شدن به ریسک‌های برنامه‌ریزی کشف کند:

• وضوح فرآیند:آیا آنها می توانند مراحل شکل دهی، پیرایش، عملیات حرارتی و بازرسی را در یک جریان پایدار توضیح دهند؟
• قابلیت ابزارسازی:آیا آنها طراحی قالب، بازنگری، نگهداری و ردیابی سایش را کنترل می کنند؟
• رشته اندازه گیری:آیا سنج ها، روش های CMM و استراتژی های داده با هدف طراحی شما همسو هستند؟
• قابلیت ردیابی لات:آیا آنها می توانند سوابق مواد، عملیات حرارتی و بازرسی را بر اساس قرعه و محموله ردیابی کنند؟
• پیشگیری از نقص:آیا آنها در مورد جلوگیری از مشکلات دور / برابر / مقیاس صحبت می کنند - یا فقط بعداً آنها را مرتب می کنند؟
• واقعیت ظرفیت:آیا آنها می توانند منحنی افزایشی شما را بدون معاوضه با کیفیت پشتیبانی کنند؟
• سرعت ارتباط:آیا سوالات فنی با داده ها پاسخ داده می شود، نه اطمینان مبهم؟
• تغییر کنترل:آیا آنها رویکردی منظم برای بازنگری، جایگزینی و تعدیل فرآیند دارند؟

اگر در حال ارزیابی یک شریک هستید مانندHubei Yichang Tongxin Precision Forging Co., Ltd.، این لیست به شما کمک می کند تا انتظارات را زودتر هماهنگ کنید و برنامه را از طریق SOP آرام نگه دارید.

نکات طراحی و DFM برای کاهش هزینه و زمان انجام کار

حتی تصمیمات کوچک طراحی می تواند خطر جعل را کاهش دهد و چرخه های توسعه را کوتاه کند. این دستورالعمل‌های عملی را در حین انتشار مفهوم یا ترسیم در نظر بگیرید:

• انتقال صاف را در اولویت قرار دهیدبین بخش های ضخیم و نازک برای کاهش اختلال در جریان و اعوجاج عملیات حرارتی.
• لبه های تیز را کنترل کنیددر مناطق پر استرس - خستگی به ندرت هندسه تیز را می بخشد.
• مزایای ماشینکاری را تعریف کنیدبه طور واقع بینانه، بنابراین تامین کنندگان "حدس نمی زنند" و شرایط سهام ناپایدار را ایجاد نمی کنند.
• روشن کردن استراتژی مبنابنابراین وسایل آهنگری و ماشینکاری از روابط عملکردی پشتیبانی می کنند.
• مشخصه های حیاتی را مشخص کنیدبه وضوح (و به میزان کم) بازرسی را متمرکز و معنادار نگه دارید.
• تراز کردن الزامات سطحبا عملکرد-سخت شدن بیش از حد نیازهای لوازم آرایشی می تواند هزینه را بدون سود عملکرد واقعی افزایش دهد.

هنگامی که یک تامین کننده و خریدار در اوایل DFM با یکدیگر همکاری می کنند،قطعات فورج شاسی خودروبرنامه‌ها معمولاً سریع‌تر حرکت می‌کنند و در طول اعتبارسنجی، شگفتی‌های کمتری ایجاد می‌کنند.

سوالات متداول

Q1: چه زمانی باید آهنگری را برای اجزای شاسی انتخاب کنم؟

آهنگری را زمانی انتخاب کنید که قطعه از نظر ایمنی حیاتی است، بارهای چرخه ای بالایی را حمل می کند، باید از حوادث ضربه جان سالم به در ببرد، یا به دوام طولانی مدت ثابت نیاز دارد. آهنگری اغلب برای مسیرهای بار فرمان و تعلیق که در آن خستگی و چقرمگی نگرانی های اصلی است مورد علاقه است.

Q2: چه مشکلاتی بیشتر در طول اعتبار سنجی ظاهر می شود؟

رایج‌ترین مسائل عبارتند از ترک‌های خستگی، رانش ابعادی پس از عملیات حرارتی، ناهماهنگی ماشین‌کاری، و عیوب سطحی که به محل شروع ترک تبدیل می‌شوند. اینها معمولاً مسائل مربوط به کنترل فرآیند هستند، نه «بدشانسی».

Q3: قبل از انجام چند نمونه باید درخواست کنم؟

این به مشخصات ریسک و طرح اعتبارسنجی شما بستگی دارد، اما شما باید نمونه های کافی برای تایید قابلیت ابعادی، پایداری ماشینکاری، ثبات عملیات حرارتی و وضعیت سطح درخواست کنید - در صورت امکان در بیش از یک لات.

Q4: چه چیزی باید در یک بسته با کیفیت قوی گنجانده شود؟

حداقل: گواهی مواد قابل ردیابی، گزارش های ابعادی، اسناد عملیات حرارتی، طرح بازرسی تعریف شده، و شناسایی واضح قطعه. برای قطعات پرخطر، شواهد ریزساختاری و طرح‌های آزمایش غیر مخرب مناسب را اضافه کنید.

Q5: آیا آهنگری می تواند به کاهش وزن قطعه کمک کند؟

اغلب بله، زیرا پتانسیل استحکام و چقرمگی می‌تواند به بخش‌های نازک‌تر اجازه دهد و در عین حال عملکرد را حفظ کند. اما کاهش وزن باید با طراحی خوب، پارامترهای فرآیند کنترل شده و آزمایش دوام واقعی تایید شود.

مراحل بعدی

اگر زنجیره تامین شاسی فعلی شما شکننده است - ضایعات ضایعاتی، تعداد زیادی ناسازگار، تاییدیه‌های دیرهنگام، یا قطعاتی که "بازرسی را پشت سر گذاشته‌اند" اما در میدان شکست می‌خورند - این را به عنوان عادی نپذیرید. یک برنامه آهنگری منظم می تواند منبع یابی شاسی را به چیزی خسته کننده تبدیل کند (و خسته کننده خوب است).

درHubei Yichang Tongxin Precision Forging Co., Ltd.، ما از خریدارانی حمایت می کنیم که به کالاهای قابل اعتماد نیاز دارندقطعات فورج شاسی خودروبا تولید پایدار، اسناد واضح و ارتباطات مهندسی عملی. اگر در حال برنامه ریزی یک پلتفرم جدید، تعویض تامین کننده، یا عیب یابی مشکلات دوام هستید، با ما تماس بگیرید با نقشه‌ها و الزامات هدف - اجازه دهید خطر را قبل از رسیدن به مسیر آزمایشی یا مشتریانتان کاهش دهیم.
